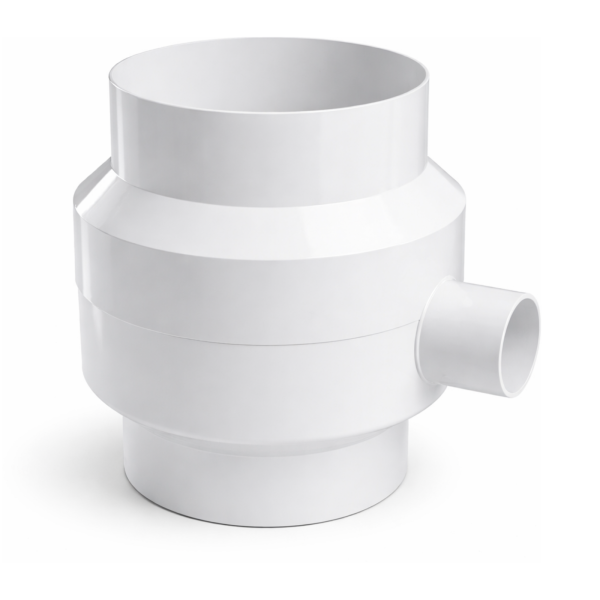

Der Kondenswasserabscheider mit Ablauf dient der gezielten Ableitung beziehungsweise Sammlung von anfallendem Kondenswasser in Lüftungssystemen. Kondensat entsteht insbesondere bei starken Temperaturdifferenzen zwischen Innen- und Außenluft. Ein typisches Anwendungsbeispiel ist die Abführung von Küchenabluft über ein durch das Dach geführtes Kunststoff-Lüftungssystem.
Eine reine Rohrisolierung ist in solchen Fällen häufig nicht ausreichend, da bei ausgeschalteter Dunstabzugshaube weiterhin kalte Außenluft in das System eindringen kann. Dadurch bildet sich im Rohrinneren Kondenswasser. Der Kondensatabscheider fängt dieses zuverlässig auf. Ein integrierter, trichterförmiger Ring verbessert die Aufnahme des an der Rohrwand herablaufenden Kondensats deutlich und erhöht die Funktionssicherheit.
Anwendung und Systeme
Der Kondensatabscheider wird einfach in ein Standardrohr des entsprechenden Lüftungssystems eingesetzt. Die Verbindung ist fachgerecht mit Dichtungsband oder Silikon abzudichten, um eine luft- und kondensatsichere Integration zu gewährleisten. Er ist kompatibel mit gängigen Kunststoff-Lüftungssystemen und eignet sich besonders für Abluftleitungen mit Dach- oder Wanddurchführungen, bei denen Temperaturschwankungen auftreten.
Für die Kondensatabführung stehen zwei Varianten zur Verfügung:
Variante A – Direkte Ableitung:
Die Wand im Abflussstutzen wird geöffnet, sodass das Kondensat über ein DN 32-Rohr (1 1/4") kontrolliert in die Kanalisation geleitet werden kann.
Variante B – Verdunstung:
Die Trennwand bleibt im Abflussstutzen eingesetzt. Das Kondensat sammelt sich im integrierten Verdunstungsraum und verdunstet dort allmählich.
Anwendungsbereiche:
- Küchenabluftsysteme mit Dach- oder Wanddurchführung
- Lüftungsleitungen mit starken Temperaturunterschieden
- Abluftanlagen in Wohngebäuden
- Nachrüstung bestehender Kunststoff-Lüftungssysteme
- Leitungsabschnitte mit erhöhter Kondensatbildung
Material
Der Kondenswassersammler besteht aus hochwertigem ASA-Kunststoff. Dieses Material zeichnet sich durch eine hohe Formstabilität, Langlebigkeit und ausgezeichnete UV-Beständigkeit aus. ASA ist besonders widerstandsfähig gegenüber Feuchtigkeit und Witterungseinflüssen, wodurch sich das Bauteil sowohl für den dauerhaften Einsatz im Dachbereich als auch für anspruchsvolle Installations- und Wartungsarbeiten eignet. Der empfohlene Temperaturbereich liegt bei ca. 0 °C bis +80 °C. Damit ist der Kondensatabscheider für kalte wie auch warme Abluftanwendungen im haushaltsüblichen Bereich optimal geeignet.

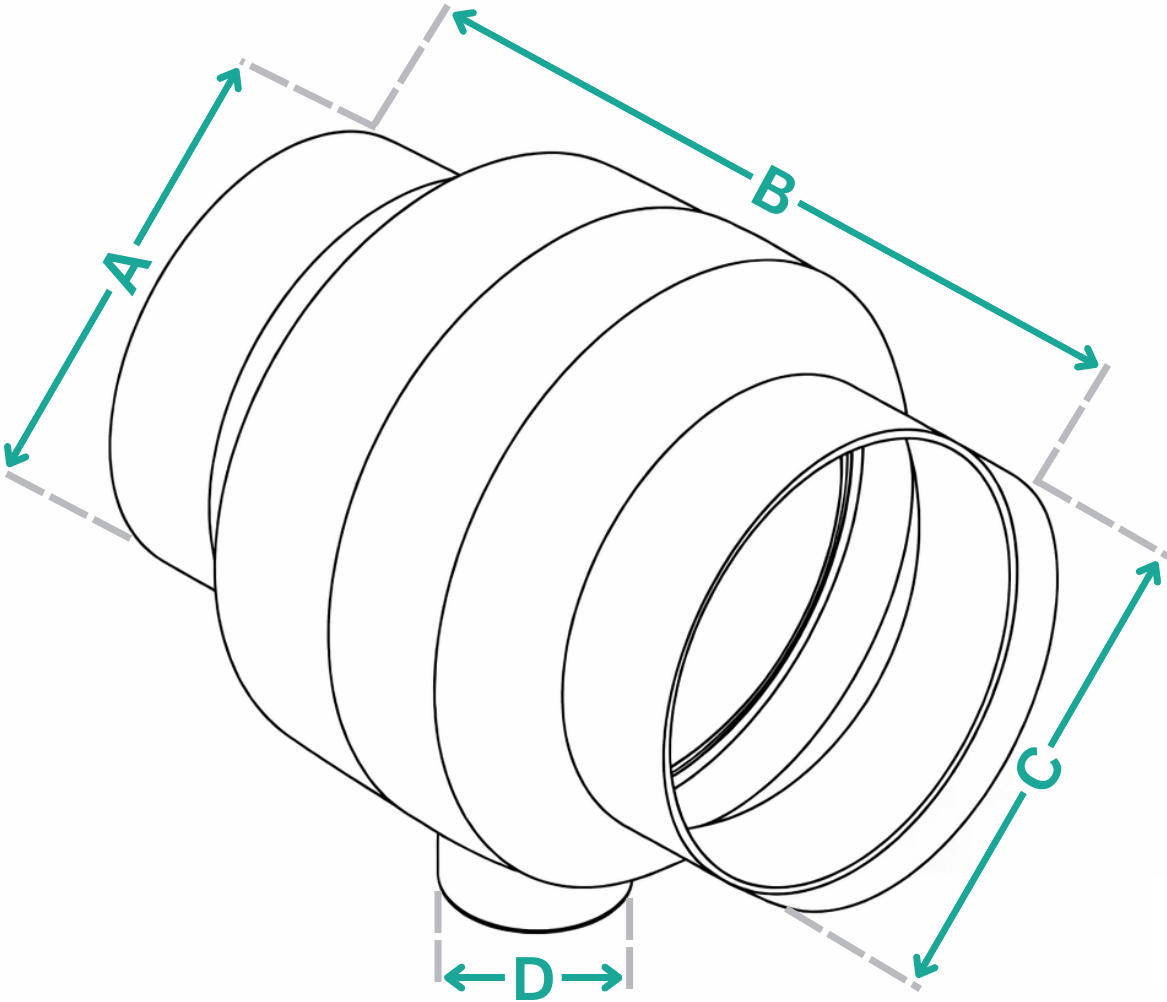

| Durchmesser |
A [mm] |
B [mm] |
C [mm] |
D [mm] |
| Ø 100 mm |
100 |
136 |
100 |
32 (1 1/4") |
| Ø 125 mm |
125 |
136 |
125 |
32 (1 1/4") |
