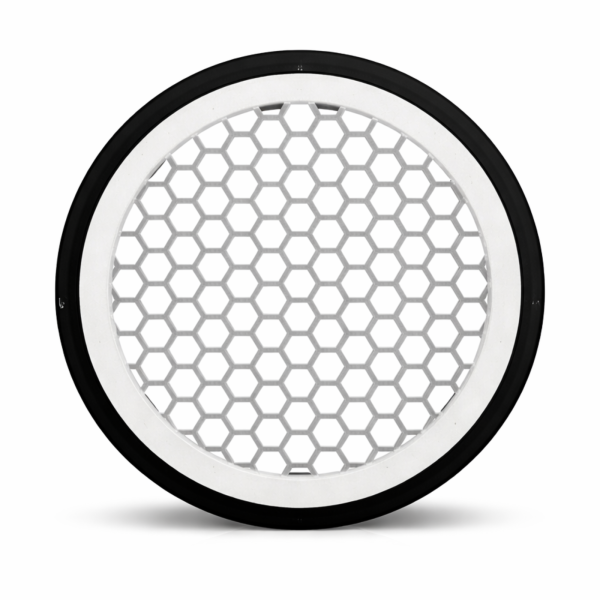

Das Wabengitter ist ein funktionales Bauteil zur Optimierung von Luftströmungen in Lüftungs- und Rohrsystemen. Es wird eingesetzt, um instabile, rotierende oder ungleichmäßige Luftbewegungen gezielt zu ordnen. Nach strömungstechnisch ungünstigen Stellen im Rohrverlauf kann der Luftstrom deutlich an Qualität verlieren – das Wabengitter stellt hier wieder eine gleichmäßige und gerichtete Strömung her. Dadurch verbessert sich sowohl das Strömungsbild als auch der akustische und funktionale Betrieb der gesamten Anlage.
Anwendung und Systeme
Das Bauteil ist für den Einsatz in Luftführungen vorgesehen und lässt sich in gerade Rohrabschnitte integrieren. Es eignet sich für zahlreiche Lüftungssysteme im privaten, gewerblichen und industriellen Umfeld. Besonders sinnvoll ist der Einbau an Positionen, an denen der Luftstrom zuvor gestört wurde, etwa durch Richtungsänderungen oder rotierende Bauteile.
Auch vor Messstrecken oder Sensoren kann das Wabengitter eingesetzt werden, um reproduzierbare und stabile Strömungsverhältnisse zu schaffen. Für optimale Ergebnisse empfiehlt sich nach dem Gitter eine möglichst gerade Rohrführung.
⚠️ Hinweis: Eine Montage innerhalb von Geräten oder Komponenten ist nicht vorgesehen.
Anwendungsbereiche:
- Zentrale und dezentrale Lüftungssysteme
- Luftkanäle für Zu- und Abluft
- Technische Anlagen in Werkstätten
- Industrielle Rohr- und Kanalsysteme
- Vorbereitung definierter Strömungen für Messzwecke
Material
Das Wabengitter besteht aus PETG (Polyethylenterephthalat-Glykol), einem modernen und hochwertigen Kunststoff. PETG zeichnet sich durch eine glatte Oberfläche, hohe Schlagzähigkeit und Bruchfestigkeit aus und ist dadurch besonders langlebig. Das Material ist formstabil, feuchtigkeitsbeständig sowie resistent gegenüber vielen Chemikalien.
Dank seiner Geruchs- und Geschmacksneutralität sowie Lebensmitteltauglichkeit eignet sich PETG ideal für den Einsatz in Innenräumen. Zudem ist es leicht zu reinigen, umweltfreundlich und behält auch bei regelmäßiger Nutzung dauerhaft seine Form.

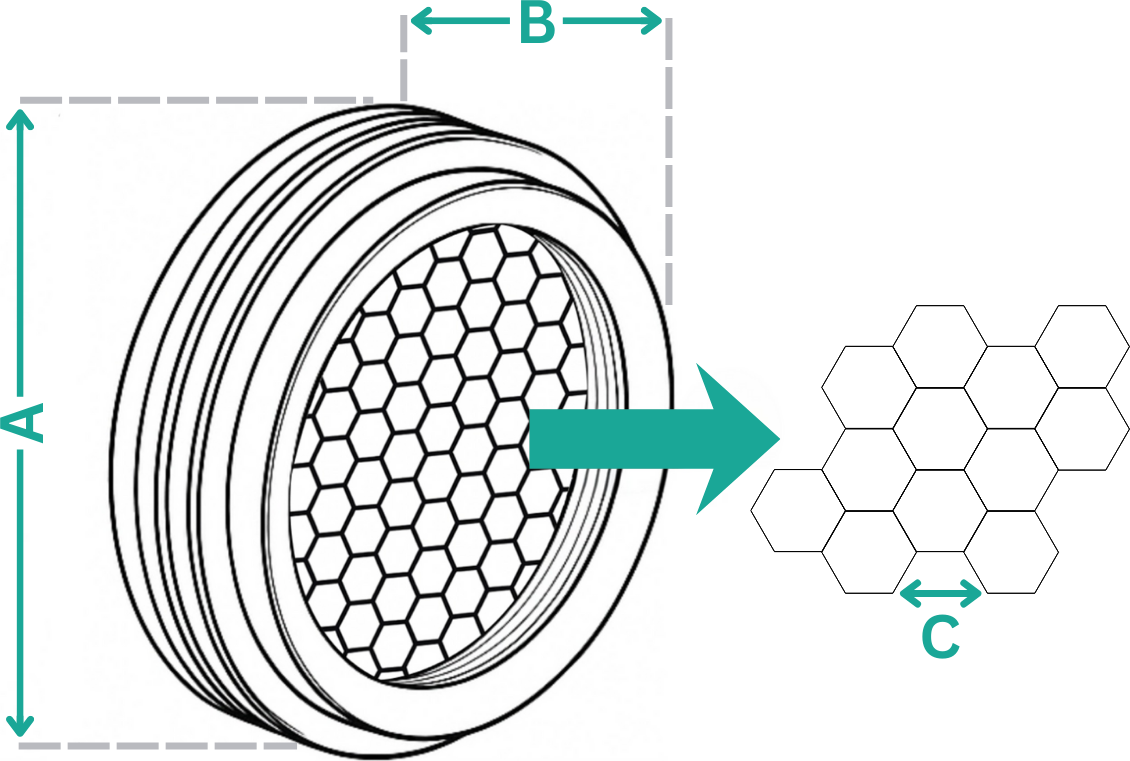

| Durchmesser |
A [mm] |
B [mm] |
C [mm] |
| Ø 80 mm |
82 |
17 |
5 |
| Ø 90 mm |
92 |
17 |
6 |
| Ø 100 mm |
102 |
17 |
7 |
| Ø 125 mm |
127 |
17 |
9 |
| Ø 140 mm |
142 |
17 |
10 |
| Ø 150 mm |
152 |
17 |
12 |
| Ø 160 mm |
164 |
17 |
12 |
| Ø 180 mm |
184 |
17 |
14 |
| Ø 200 mm |
204 |
17 |
15 |
| Ø 224 mm |
228 |
17 |
17 |
| Ø 250 mm |
254 |
17 |
20 |
Angaben zur Produktsicherheit
Herstellerinformationen:
HACO, spol. s ro
Svobody 826/88
460 15 Liberec 15
Tschechische Republik
Kontakt:
Tel: +420 482 750 620 – 21
Fax: +420 482 750 619
E-Mail: haco@haco.cz
